Trasmettitore UWB modulato direttamente LK-NY13T
- Laser DFB ad alta velocità modulato direttamente
- Banda ultra larga (migliore di 18 GHz)
- Controllo automatico della potenza ottica
- Temperatura di funzionamento della custodia: （-40℃～70℃）
- Alta gamma dinamica
- Elevata potenza di uscita
- Rumore di bassa intensità relativa (RIN)
Ürün Açıklaması
Il trasmettitore LK-NY13T è progettato con una serie di componenti avanzati, tra cui un laser DFB (Distributed Feedback) ad alta velocità e modulato direttamente, un sottosistema di controllo automatico della potenza ottica, un sottosistema di regolazione automatica della temperatura, un sottosistema di conversione della stabilizzazione della tensione e un sottosistema di monitoraggio e indicazione dello stato.
Questo sofisticato trasmettitore ottico funziona a una lunghezza d'onda di 1310nm e vanta una larghezza di banda di modulazione che supera i 18GHz, garantendo capacità di trasmissione dati ad alta velocità. Fornisce una potenza di uscita fino a 10mW, caratterizzata da un basso rumore di intensità relativa (RIN), che contribuisce alla sua eccellente stabilità della lunghezza d'onda di uscita.
L'architettura di alimentazione del trasmettitore LK-NY13T è progettata per un singolo ingresso di tensione positiva, garantendo un funzionamento stabile su un ampio intervallo di tensione da +7 V a +36 V. Inoltre, il trasmettitore è dotato di una funzione di indicazione dello stato che conferma la normalità sia dell'alimentazione che dell'uscita di potenza ottica, fornendo agli utenti un feedback operativo in tempo reale.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'55 ottobre | +25 | +85 | ℃ |
| temperatura di esercizio | TC | all'40 ottobre | +25 | +70 | ℃ |
| Potenza in ingresso RF1 | Pin | - | +10 | +20 | dBm |
| Tensione | Vin | +7 | +12 | +36 | V |
(1) Modalità di lavoro ad onda continua (CW).
Specifiche ottiche ed elettriche (TC = 22±3℃)
| Parametro | Simbolo | Condizioni dell'oggetto | Min. | Tip. | Max. | Unità |
| Lunghezza d'onda | λ | - | - | 1310 | - | nm |
| Frequenza (3 dB) | f3dB | Banda X. | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potenza di emissione luminosa | P | - | 5 | 10 | - | mW |
| Rumore di intensità relativa | RIN | - | - | - | all'155 ottobre | dBc/Hz |
| Perdita di ritorno (VSWR) | ROS | Banda X. | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Compressione in ingresso 1 dB | - | - | +13 | +15 | - | dBm |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +7 | +12 | +36 | V |
| Corrente(2) | 0.07 | 0.1 | 1 | A |
(2)Condizioni di prova: Vin=+12V.
● Curva di risposta tipica
Figura 1 Curva di risposta tipica del trasmettitore LK-NY13T-X

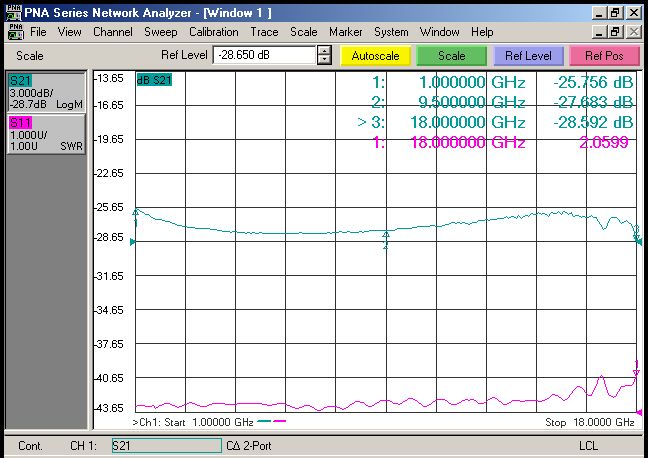

Figura 2 Curva di risposta tipica del trasmettitore LK-NY13T-Ku
● Spettrogramma tipico

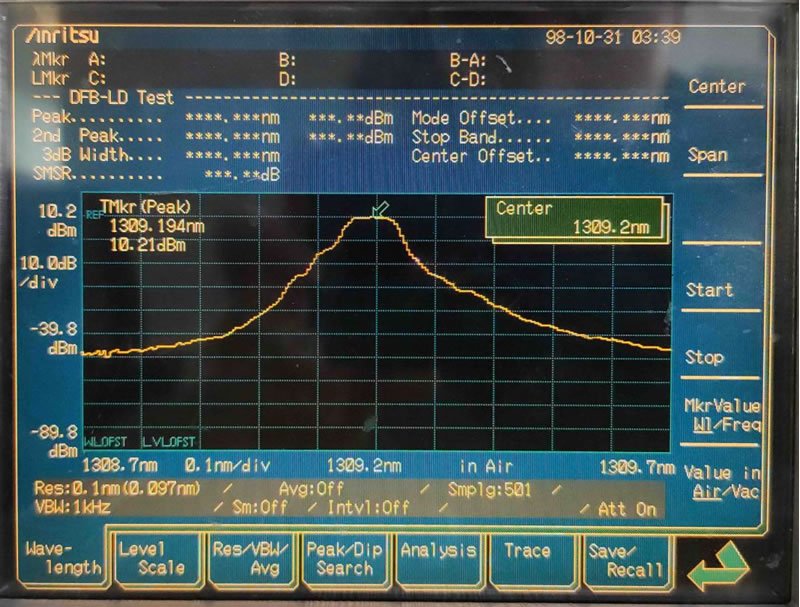

Figura 3 Spettrogramma tipico del trasmettitore LK-NY13T
● Unità di misura: mm [pollici]

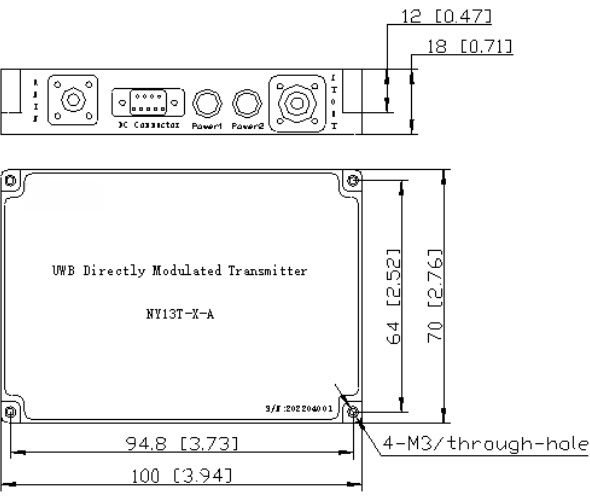

Figura 4 Dimensioni del trasmettitore LK-NY13T
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Pin di alimentazione
| Parametro | Descrizione | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tensione | Vin | NC | GND | NC | |||||
● Informazioni sull'ordine
Foglio 1:
| Simbolo | Descrizione |
| X | 0.1 ~ 12 GHz |
| Ku | Da 1 a 18 GHz |
Foglio 2
| Simbolo | Tipo connettore | Descrizione |
| N | Pacchetti | Pacchetti |
| A | FC/APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Applicazioni
Antenna e radar
Sistema di contromisure elettroniche
Trasmissione di collegamenti RF analogici
Comunicazione wireless a banda larga
Stazione base di comunicazione mobile
