Laser DFB DWDM ad alta potenza LK-NY55D
- Accoppiamento a corrente continua
- Alta gamma dinamica
- Bassa soglia di corrente
- Elevata potenza di uscita
- Pacchetto a farfalla a 14 pin
- Temperatura operativa della custodia: da -20 a 70 ℃
- Alta affidabilità
- Fino a 100 mW di potenza in uscita
- Fibra di mantenimento della polarizzazione (PM)
Ürün Açıklaması
Il laser LK-NY55D è progettato per fungere da emettitore ottico ad alta potenza e con lunghezza d'onda specifica, ideale per l'integrazione con un modulatore esterno nei sistemi CATV e DWDM. È particolarmente adatto per applicazioni che prevedono il super trunking e la distribuzione. Le lunghezze d'onda offerte da questa serie rispettano gli standard ITU Grid in termini di portata e specifiche di canale.
Questa serie è dotata di fibra a mantenimento della polarizzazione (PM) e di accoppiamento in corrente continua (cc). Include un raffreddatore termoelettrico (TEC) integrato, un termistore per il rilevamento della temperatura e un fotodiodo di monitoraggio per il monitoraggio della potenza ottica. Il modulo è alloggiato in un package a farfalla a 14 pin compatibile con il layout dei pin OC-48 e incorpora un isolatore ottico al suo interno.
Specifiche tecniche
| Caratteristiche elettriche/ottiche ( TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametro | sim. | Condizioni dell'oggetto | Min | tipo | Max | Unità |
| Frequenza | f | - | 0.01 | - | 1 | Ghz |
| Larghezza di banda (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Potenza di uscita ottica | P | Versione da 40 mW, T = Tset, IF = IOPVersione da 50 mW, T = Tset, IF = IOPVersione da 63 mW, T = Tset, IF = IOPVersione da 80 mW, T = Tset, IF = IOPVersione da 100 mW, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Corrente di soglia | ith | BOL | - | - | 40 | mA |
| Funzionamento corrente | IOP | Versione da 40 mW, BOL Versione da 50 mW, BOL Versione da 63 mW, BOL Versione da 80 mW, BOL Versione da 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Tensione di funzionamento | VOP | BOL, ioF = IOP | - | - | 2.5 | V |
| Lunghezza d'onda di picco | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| Rumore di intensità rativa | RIN | - | - | - | all'160 ottobre | dB / Hz |
| Rapporto di soppressione della modalità laterale | SMSR | 30 | - | - | dB | |
| Rapporto di estinzione della polarizzazione | PER | IF = IOP | 17 | - | - | dB |
| Deriva della lunghezza d'onda su TC Portata | ∆λTOP | T = TOP | - | - | 40 | pm |
| Resistenza del termistore | Rth | TOP= 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Coefficienti di temperatura del termistore | TCTH | TOP= 25 ℃ | - | all'4.4 ottobre | - | % / ° C |
| Corrente TEC | itec | -20℃<TC | all'1.0 ottobre | - | 1.5 | A |
| Tensione TEC | Vtec | -20℃<TC | all'2.0 ottobre | - | 3.0 | V |
| impedenza RF | Zin | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Monitorare la corrente PD | Im | SE = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitor PD Corrente oscura (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Valutazione massima tipica e assoluta | |||||
|---|---|---|---|---|---|
| Parametro | sim. | Condizioni dell'oggetto | Min. | Max. | Unità |
| Corrente continua diretta del laser | If | - | - | 750 | mA |
| Tensione inversa laser | V | - | - | 2 | V |
| Tensione inversa del fotodiodo | VR | - | - | 10 | V |
| temperatura di esercizio | A | - | all'20 ottobre | +70 | ° C |
| Immagazzinamento | Ts | - | all'40 ottobre | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | all'500 ottobre | 500 | V |
Note: tutti i chip laser provengono da wafer certificati utilizzando un lotto rappresentativo di dispositivi che devono raggiungere una resa accettabile per il burn-in.

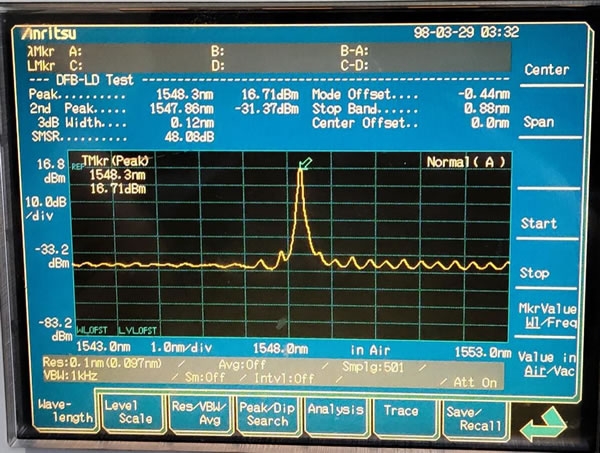

● Dati tipici

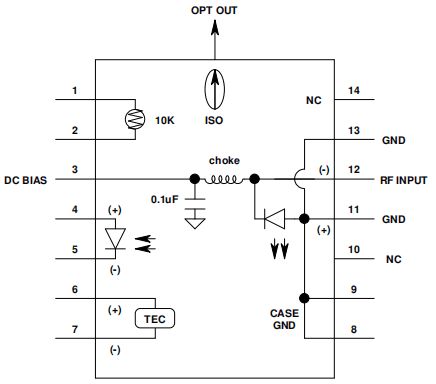

● Schema elettrico
| Guida# | Funzione | Guida# | Funzione |
| 1 | Termistore | 8 | GND |
| 2 | Termistore | 9 | GND |
| 3 | LD-(Poligonale) | 10 | NC |
| 4 | Anodo PD | 11 | Terra(LD+) |
| 5 | Catodo PD | 12 | Ingresso RF |
| 6 | Più fresco+ | 13 | Terra(LD+) |
| 7 | Più fresco- | 14 | NC |

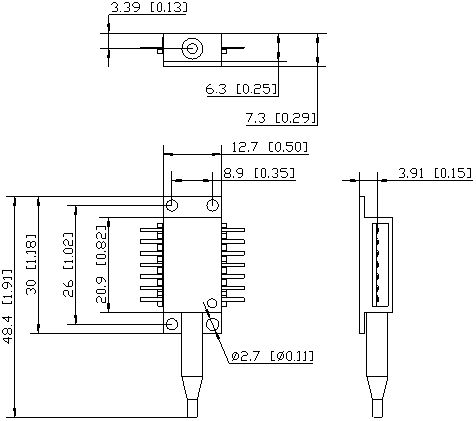

● Dimensioni e perni (unità: mm[pollici])
Connettore RF: SMA
● Informazioni per l'ordine
Foglio 1:
| Code | Descrizione |
| 55 | Pacchetto a farfalla DWDM ad alta potenza a 14 pin |
Foglio 2:
| Code | Potenza ottica |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Foglio 3:
| canale | Frequenza (THz) | Lunghezza d'onda centrale (nm) | canale | Frequenza (THz) | Lunghezza d'onda centrale (nm) | |
| C01 | Qualsiasi lunghezza d'onda personalizzata desiderata | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Foglio 4:
| Code | Descrizione |
| PM | Connettore in fibra PM-FC/APC, 0.9 mm, lunghezza 1 m |
● Precauzioni
Raggio di curvatura della fibra non inferiore a 20 mm per evitare danni alla fibra.
Prima di collegarla al circuito ottico, assicurarsi che la superficie di accoppiamento della fibra sia pulita.
È richiesta un'adeguata protezione ESD durante lo stoccaggio, il trasporto e l'utilizzo.
Applicazioni
CATV
DWDM
Ottica dello spazio libero
Super trunking e distribuzione、
Trasmissione del segnale nelle reti ottiche
