Modulo laser DML UWB Mini LK-NYSD
- Disegno miniatura
- Modulazione diretta
- Alta gamma dinamica
- Larghezza di banda 18 GHz
- Bassa corrente di soglia
- Elevata potenza di uscita
- Pacchetto a farfalla a 7 pin con connettore SMA
- Temperatura operativa della custodia: da -40 a 70℃
- Affidabilità migliorata
- RIN basso
Ürün Açıklaması
Il laser LK-NYSD è un laser DFB compatto a modulazione diretta, progettato per prestazioni superiori nei sistemi di comunicazione in fibra ottica lineare. È in grado di emettere lunghezze d'onda a 1310 nm, 1550 nm e CWCM. Questi laser rappresentano un'eccellente alternativa ai sistemi di cavi coassiali per la trasmissione di segnali a frequenze di 12 GHz o 18 GHz.
Migliora l'affidabilità delle reti di comunicazione a microonde preservando l'integrità del segnale RF durante la trasmissione. Grazie a queste caratteristiche, questi prodotti laser migliorano significativamente la qualità del segnale in un ampio spettro di applicazioni, come la telemetria, la distribuzione di segnali di riferimento e di temporizzazione, e le linee di misura e di ritardo.
Il laser LK-NYSD è dotato di un isolatore ottico integrato, un dispositivo di raffreddamento termoelettrico (TEC), un termistore, un chip diodo laser e un fotodiodo di monitoraggio, tutti sigillati all'interno di un package a farfalla a 7 pin per garantire una protezione ermetica.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Max. | Unità |
| Corrente diretta del diodo laser | If | - | 120 | mA |
| Tensione inversa del diodo laser | V | - | 1 | V |
| Potenza anteriore | Pf | - | 20 | dBm |
| Tensione inversa PD | V | - | 15 | V |
| Corrente diretta (PD) | Im | - | 2 | mA |
| temperatura di esercizio | A | all'40 ottobre | +70 | ° C |
| Immagazzinamento | Ts | all'55 ottobre | +85 | ° C |
| Umidità relativa di stoccaggio | Sr | - | 85 | % |
Caratteristiche elettriche/ottiche (TC = 22±3℃)
| Parametro | Simbolo | Condizione di test | Min | tipo | Max | Unità | Note: |
| Lunghezza d'onda | λ | SE = Iop, T = Top | 1310nm, 1550nm, CWDM - |
nm | selezionato | ||
| Frequenza | - | banda X | 0.1 | - | 12 | GHz | - |
| banda Ku | 1 | - | 18 | ||||
| Potenza di uscita ottica | P | SE=Iop | - | 10 | - | mW | 1 |
| Corrente di soglia | Ith | - | - | - | 10 | mA | - |
| Funzionamento corrente | Iop | - | - | 55 | 100 | mA | - |
| Tensione di funzionamento | Vop | - | - | 1.5 | 2.5 | V | - |
| Efficienza in pendenza | SE | - | 0.2 | - | - | W / A | - |
| Rapporto di soppressione della modalità laterale | SMSR | SE=Iop | 30 | - | - | dB | - |
| Rumore di intensità relativa | RIN | - | - | all'150 ottobre | all'130 ottobre | dB / Hz | - |
| Larghezza di banda (-3dB, I=60mA) | S21 | banda X | - | 12 | - | GHz | - |
| banda Ku | - | 18 | - | ||||
| Perdita di ritorno (VSWR) | ROS | banda X | - | - | 2 | dB | - |
| banda Ku | - | - | 2.2 | ||||
| Compressione in ingresso 1 dB | - | - | 15 | - | - | dBm | - |
| Resistenza del termistore | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| Corrente TEC | It | - | - | - | 1.2 | A | 2 |
| Tensione TEC | Vt | - | - | - | 2.5 | V | 2 |
| Capacità (PD) | Ct | - | - | - | 20 | pF | - |
| Monitoraggio della corrente | Im | - | 0.10 | - | 2.0 | mA | - |
| Corrente oscura (PD) | Id | - | - | - | 50 | nA | - |
Note:Tutti i chip laser provengono da wafer certificati utilizzando un lotto rappresentativo di dispositivi che devono raggiungere una resa accettabile per il burn-in.
1. Temperatura laser impostata a 25℃, corrente di polarizzazione a 55mA
2. Temperatura di funzionamento -40~70℃
● Curva tipica

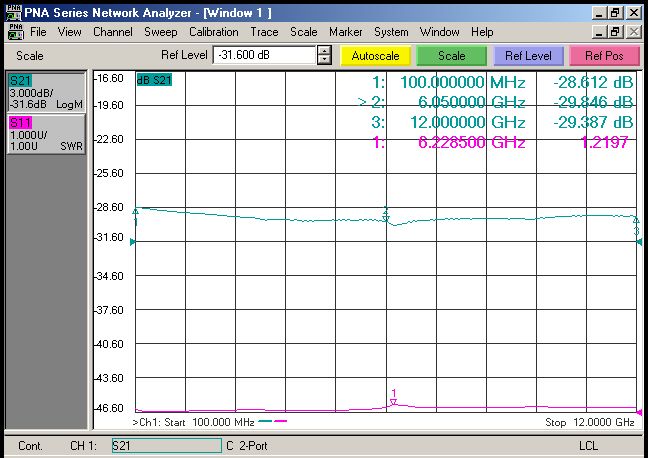

Figura 1. Curva a S della banda X del laser serie LK-NYSD

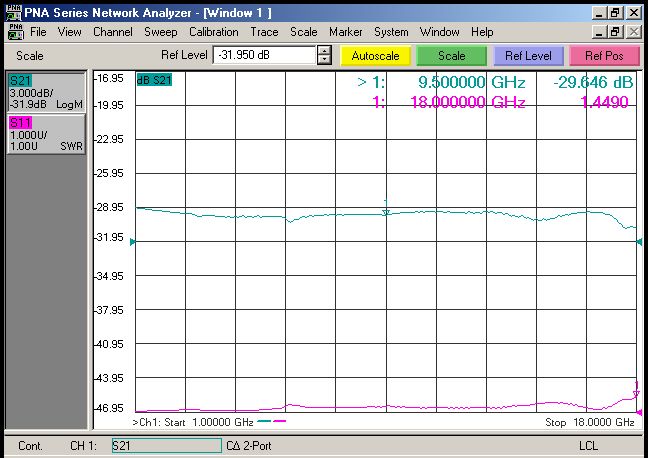

Figura 2. Curva a S della banda Ku del laser serie LK-NYSD
● Spettrogramma tipico

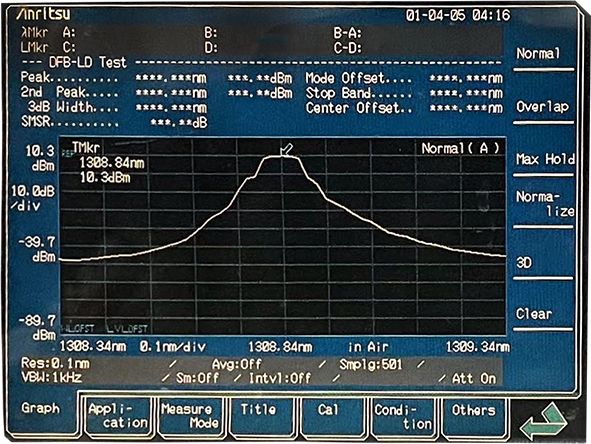

Figura 3. Spettrogramma laser serie LK-NYSD - banda 1 nm
Figura 4. Spettrogramma laser serie LK-NYSD - banda 10 nm
● Dimensione

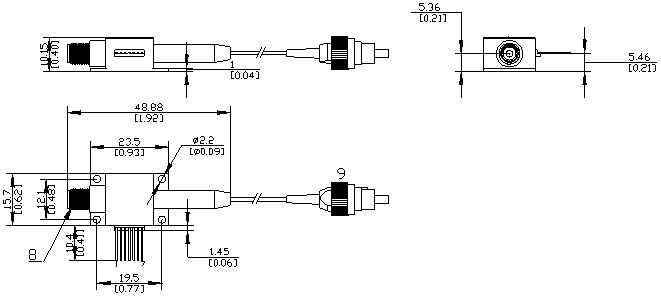

Figura 5. Dimensioni della serie LK-NYSD
● Definizione di Pin
| Articolo | Definizione | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Descrizione | PD- | Pd+ | LD- | Termistore | Termistore | TEC- | TEC+ | RF di uscita | Ingresso ottico输入 |
| Tipo | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● INFORMAZIONI SULL'ORDINE
Foglio 1:
| Modello | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Lunghezza d'onda (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
Foglio 2:
| Modello | Frequenza |
| X | 0.1 ~ 12 GHz |
| Ku | Da 1 a 18 GHz |
Foglio 3:
| Modello | Tipo di connettore ottico | osservazione |
| N | Pacchetti | |
| A | FC/APC | Fibra monomodale standard 9/125μm |
| P | FC / PC | Fibra monomodale standard 9/125μm |
Applicazioni
Comunicazioni dati ad alta velocità
Remotazione dell'antenna
Reti cellulari e PCS
Trasmissione di collegamenti RF analogici
Comunicazioni militari
Monitoraggio, telemetria e controllo
Sistemi di telemetria
Sistemi militari e di difesa
