Modulo laser a microonde DFB LK-NYDMD DWDM

  • Laser DFB a modulazione diretta
  • Alta gamma dinamica
  • Lunghezza d'onda: CWCM
  • Larghezza di banda 18 GHz
  • Bassa corrente di soglia
  • Elevata potenza di uscita
  • Pacchetto a farfalla a 7 pin con connettore SMA
  • Temperatura operativa della custodia: da -40 a 70℃
  • Affidabilità migliorata
INCHIESTA

+86 29 88244373

Ürün Açıklaması

Il laser LK-NYDMD è un laser a retroazione distribuita (DFB) modulato direttamente, progettato per offrire prestazioni eccezionali nelle comunicazioni lineari in fibra ottica per applicazioni che richiedono larghezze di banda estremamente ampie. Rappresentando un'alternativa all'avanguardia ai tradizionali sistemi di cavi coassiali, LK-NYDMD eccelle nella trasmissione di segnali ad alta frequenza di 12 GHz o 18 GHz.

Preservando l'integrità del segnale RF nella sua forma originale, questi laser migliorano significativamente l'affidabilità delle reti di comunicazione a microonde. Grazie a queste caratteristiche, LK-NYDMD migliora significativamente la qualità del segnale in una vasta gamma di applicazioni, come il controllo remoto delle antenne, la telemetria, la distribuzione di segnali di temporizzazione e di riferimento, nonché i sistemi di misura e di linee di ritardo.

LK-NYDMD è dotato di un isolatore ottico integrato, un refrigeratore termoelettrico (TEC), un termistore, un chip diodo laser e un fotodiodo di monitoraggio, tutti sigillati all'interno di un robusto package a farfalla a 7 pin per garantire una protezione ermetica e mantenere le massime prestazioni.

Specifiche tecniche
Valutazioni massime assolute
Parametro Simbolo Min. Max. Unità
Corrente diretta del diodo laser If - 120 mA
Tensione inversa del diodo laser V - 1 V
Potenza anteriore Pf - 20 dBm
Tensione inversa PD V - 15 V
Corrente diretta (PD) Im - 2 mA
temperatura di esercizio To all'40 ottobre +70 ° C
Immagazzinamento Ts all'55 ottobre +85 ° C
Umidità relativa di stoccaggio Sr - 85 %
Specifiche ottiche ed elettriche (Tc=25°C)
Parametro Simbolo Condizione di test Min tipo Max Unità Note:
Lunghezza d'onda λ IF = IOP, T = TOP DWDM (ITU)
1550
-		 nm
Frequenza - Opzione X 0.1 - 12 GHz -
Opzione Ku 1 - 18
Potenza di uscita ottica P IF=Iop - 10 - mW 1
Corrente di soglia Ith λ=1550 nm - - 10 mA -
Funzionamento corrente Iop λ=1550 nm - 55 100 mA -
Tensione di funzionamento Vop λ=1550 nm - 1.5 2.5 V -
Efficienza in pendenza SE - 0.2 - - W / A -
Rapporto di soppressione della modalità laterale SMSR λ=1550nm,IF=Iop 30 - - dB -
Rumore di intensità di Rative RIN   - all'150 ottobre all'130 ottobre dB / Hz -
Larghezza di banda (-3dB,I=60mA) S21 Opzione X - 12 - GHz -
Opzione Ku - 18 -
Perdita di ritorno ROS Opzione X - - 2 dB -
Opzione Ku - - 2.2
Compressione in ingresso 1 dB   - 15 - - dBm -
Resistenza del termistore Rth @ 25 ° C - 10 - Kohm -
Corrente TEC It - - - 1.2 A 2
Tensione TEC Vt   - - 2.5 V 2
Capacità (PD) Ct   - - 20 pF -
Monitoraggio della corrente Im - 0.10 - 2.0 mA -
Corrente oscura (PD) Id   - - 50 nA -

Note:Tutti i chip laser provengono da wafer certificati utilizzando un lotto rappresentativo di dispositivi che devono raggiungere una resa accettabile per il burn-in.

1. Temperatura laser impostata a 25℃, corrente di polarizzazione a 55mA

2. Temperatura di funzionamento -40~70℃


● Dati tipici

(λ=1550nm, TC =25 ℃)

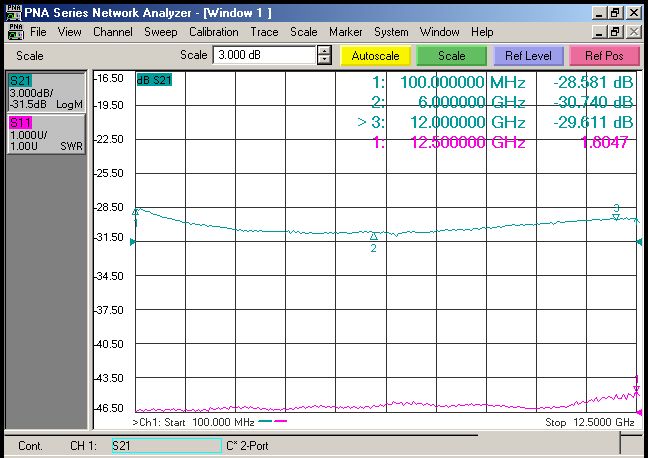

（ Fig. 1 Dati S11 e S22 della banda X ）

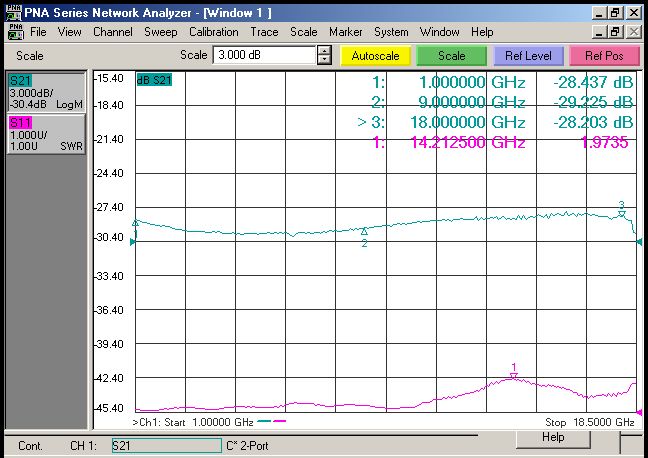

（ Fig. 2 Dati S11 e S22 in banda Ku ）

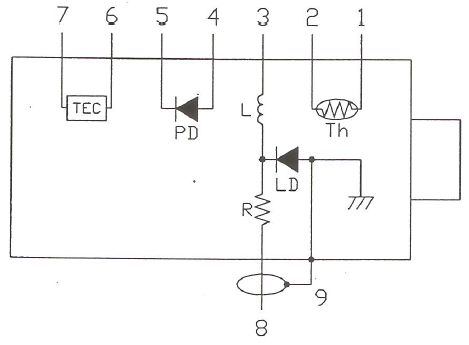

● Schema elettrico

Guida# Funzione
1 Termistore
2 Termistore
3 LD-(Poligonale)
4 Pd+
5 PD-
6 Più fresco+
7 Più fresco-
8 LD-(RF)
9 Terra

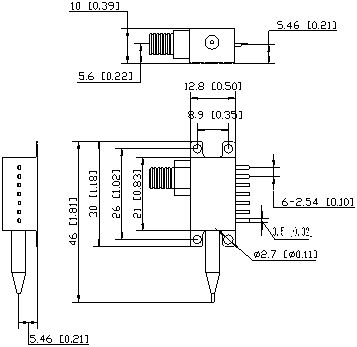

● Disegni di contorno (unità: mm [pollici])


Connettore RF: SMA


● Informazioni per l'ordine

Foglio 1:

Code Descrizione
DM Pacchetto a farfalla a 7 PIN DWDM (Dense Wavelength Division Multiplexing)

Foglio 2:

Code Larghezza di banda analogica
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

Foglio 3:

canale Frequenza (THz) Lunghezza d'onda centrale (nm)   canale Frequenza (THz) Lunghezza d'onda centrale (nm)
C01 Qualsiasi lunghezza d'onda personalizzata desiderata C37 193.7 1547.72
C02 Non-ITU, 1547 nm – 1560 nm C38 193.8 1546.92
C03 Non-ITU, 1557 nm – 1560 nm C39 193.9 1546.12
C04 Non-ITU, 1530 nm – 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Foglio 4:

Code Tipo connettore osservazione
A FC/APC Pigtail in fibra monomodale da 9/125 μm, 0.9 mm, lunghezza 1 m
S SC / APC
N Nessun connettore

● Precauzioni

  • Raggio di curvatura della fibra non inferiore a 20 mm per evitare danni alla fibra.

  • Prima di collegarla al circuito ottico, assicurarsi che la superficie di accoppiamento della fibra sia pulita.

  • È richiesta un'adeguata protezione ESD durante lo stoccaggio, il trasporto e l'utilizzo.

Applicazioni

  • Comunicazioni dati ad alta velocità

  • Remotazione dell'antenna

  • Reti cellulari e PCS

  • Trasmissione di collegamenti RF analogici

  • Comunicazioni militari

  • Monitoraggio, telemetria e controllo

  • Sistemi di telemetria

  • Sistemi militari e di difesa
