Trasmettitore ottico in banda Ka LK-NY30E
- Banda ultra larga (migliore di 35 GHz)
- DWDM
- Alta gamma dinamica
- Elevata potenza di uscita
- Rumore di bassa intensità relativa (RIN)
- Disponibili molteplici modalità di lavoro
- Temperatura operativa della custodia: (-40℃～70℃)
Ürün Açıklaması
Il trasmettitore ottico in banda Ka serie LK-NY30E è costituito principalmente da diversi componenti chiave, tra cui una sorgente luminosa laser ad alta potenza, un modulatore di intensità LiNbO3 a banda ultralarga, un circuito di conversione della stabilizzazione della tensione, un circuito di pilotaggio, un circuito di monitoraggio e indicazione.
Questo trasmettitore opera all'interno dello spettro DWDM (Dense Wavelength Division Multiplexing) standard ITU per il suo segnale ottico modulato in uscita. Vanta una larghezza di banda di modulazione superiore a 35 GHz ed è in grado di produrre una potenza ottica in uscita fino a 10 mW, con una lunghezza d'onda luminosa in uscita stabile.
La serie LK-NY30E funziona con una singola tensione di alimentazione positiva, mantenendo prestazioni elevate in un intervallo di tensione compreso tra +12 V e +36 V. Inoltre, il trasmettitore è dotato di una funzione di indicazione integrata che fornisce feedback in tempo reale sullo stato dell'alimentazione e della potenza ottica in uscita, garantendo un funzionamento affidabile e un monitoraggio semplice.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'55 ottobre | +25 | +85 | ℃ |
| temperatura di esercizio | TC | all'40 ottobre | +25 | +70 | ℃ |
| Potenza in ingresso RF1 | Pin | - | +15 | +25 | dBm |
| Tensione | Vin | +12 | +12 | +36 | V |
(1) Modalità di lavoro ad onda continua (CW).
Specifiche ottiche ed elettriche (TC = 22±3℃)
| Parametro | Simbolo | Min. | Tip. | Max. | Unità | Note: |
| Lunghezza d'onda | λ | 1527.99 | - | 1563.05 | nm | Standard ITU |
| Frequenza (3 dB) | f3dB | 2 | - | 35 | GHz | - |
| Potenza di emissione luminosa | P | 10 | - | - | mW | - |
| Rumore di intensità relativa | RIN | - | - | all'155 ottobre | dBc/Hz | - |
| Perdita di ritorno (VSWR) | ROS | - | - | 2.5 | - | - |
| Compressione in ingresso 1 dB | - | +17 | - | - | dBm | - |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +12 | +12 | +36 | V |
| Corrente(2) | 0.4 | 0.7 | 1.2 |
A |
(2)Condizioni di prova: Vin=+12V.
● Curva di risposta tipica

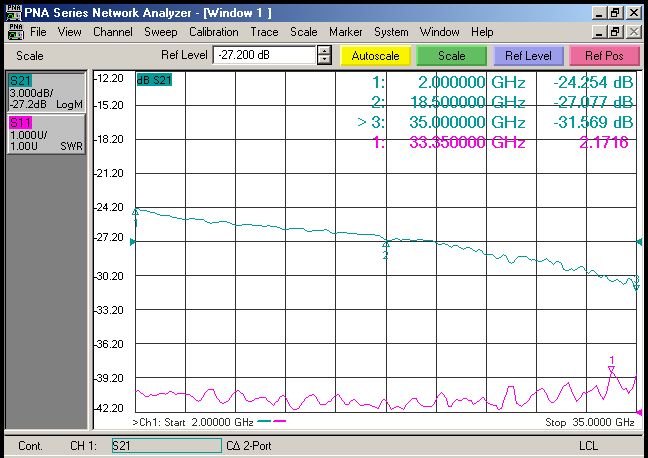

Figura 1 Curva di risposta tipica del trasmettitore in banda Ka LK-NY30E
● Unità di misura: mm [pollici]

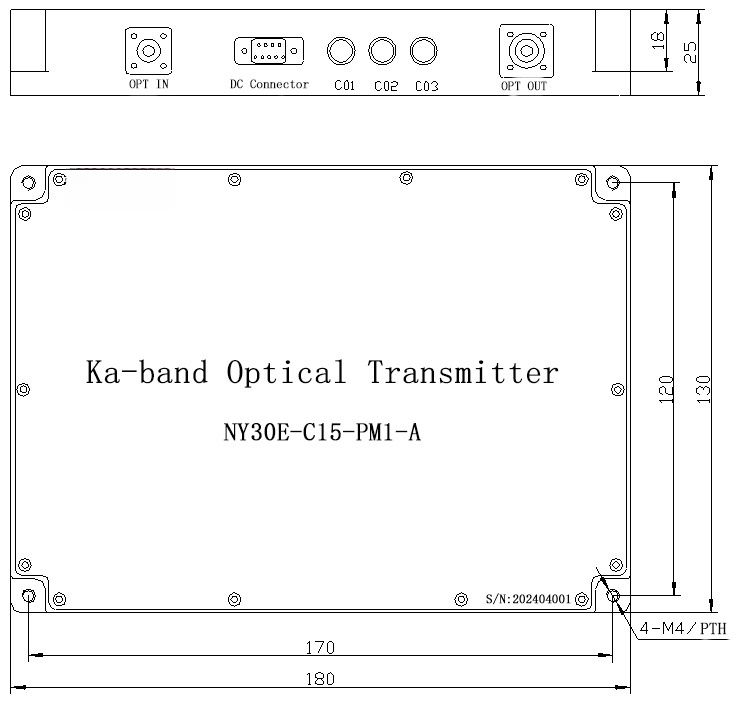

Figura 2 Dimensioni del trasmettitore LK-NY30E
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Pin di alimentazione
| Parametro | Descrizione | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tensione | Vin | NC | GND | NC | |||||
● Informazioni sull'ordine
Foglio 1:
| Simbolo | Descrizione |
| 30E | Trasmettitore di modulazione esterna in banda Ka |
Foglio 2:
| Code | Frequenza (THz) | Lunghezza d'onda (nm) | Code | Frequenza (THz) | Lunghezza d'onda (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Foglio 3:
| Simbolo | Descrizione |
| PM1 | Fibra di panda |
| PM2 | Fibra ellittica |
Foglio 4:
| Simbolo | Descrizione |
| CM | Personalizzazione dell'utente |
| A | FC / APC |
Applicazioni
Antenna e radar
Satcom
Sistema di contromisure elettroniche
Trasmissione di collegamenti RF analogici
Comunicazione wireless a banda larga
Stazione base di comunicazione mobile
Sistema DWDM
Sistemi radar distribuiti
