LK-DS-HES-C (personalizzato)Modulo principale del simulatore di radioaltimetro
- Ampio intervallo di altezza simulata (da 0 a 22000 sopra);
- Rapporto di soppressione ad alta direttività
- Elevata precisione dell'altimetro simulato (≥1‰)
- Configurazione di simulazione opzionale (supporta più di 210 configurazioni)
- Interruttore manuale e interruttore automatico;
- Miniaturizzazione del volume, forte compatibilità elettromagnetica, elevata affidabilità del lavoro;
- Modalità di controllo multiple: UART, LAN, ecc.
- Varie interfacce di piattaforme di test standard come PXI, VXI, LXI.
Ürün Açıklaması
La serie LK-DS-HES offre un modulo core versatile che può essere commercializzato come componente autonomo o integrato perfettamente in sistemi di ordine superiore più complessi. Questi sistemi sono progettati tenendo conto della configurabilità, consentendo loro di adattarsi a una vasta gamma di criteri prestazionali per soddisfare le specifiche esigenze di forma, adattamento e funzionalità della nostra clientela.
A differenza dei sistemi convenzionali a linea di ritardo SAW (Surface Acoustic Wave), la serie LK-DS-HES vanta una moltitudine di caratteristiche superiori. Tra queste, un'ampia gamma di frequenze operative, un'eccezionale soppressione della direttività, la capacità di gestire segnali di transito triplo altrimenti incalcolabili, la capacità di funzionare per periodi prolungati senza la necessità di ricalibrazione e un livello di affidabilità operativa migliorato.
Specifiche tecniche
Caratteristiche elettriche/ottiche
| Parametro | Valori dei parametri | Unità | osservazione | ||
| Min | Tipico | Max | |||
| Intervallo di frequenze | 4 | - | 4.6 | GHz | |
| Risposta in ampiezza | - | ± 1.5 | ± 2 | dB | |
| Simula l'altezza | 1 | - | 22000 | m | Extensible |
| Simula la precisione dell'altezza | 0.5% | 1% | - | - | |
| Potenza massima di ingresso | - | 2 | Pacchetti | W | Onda continua |
| - | 100 | Pacchetti | W | Onda pulsata | |
| Ingresso VSWR | - | 1.3 | 1.5 | - | |
| Uscita VSWR | - | 1.3 | 1.5 | - | |
| Impedenza | - | 50 | - | Ω | |
| Simula l'intervallo regolabile dell'attenuazione | - | 80 | Pacchetti | dB | |
| rapporto di soppressione diretto | 60 | 80 | - | dBc | |
| segnali di transito tripli | Non | ||||
| Intervallo operativo di temperatura | all'40 ottobre | - | +70 | ℃ | Personalizzato con grado di qualità |
| Intervallo di temperatura di stoccaggio | all'55 ottobre | - | +85 | ℃ | |
| Simula altezza vs. temperatura | - | - | 7 | ppm/℃ | |
| Simula la precisione rispetto alla temperatura | - | 3 | 6 | % / ℃ | Può essere compensato |
I pacchetti e i pin (Unità: mm[pollici])

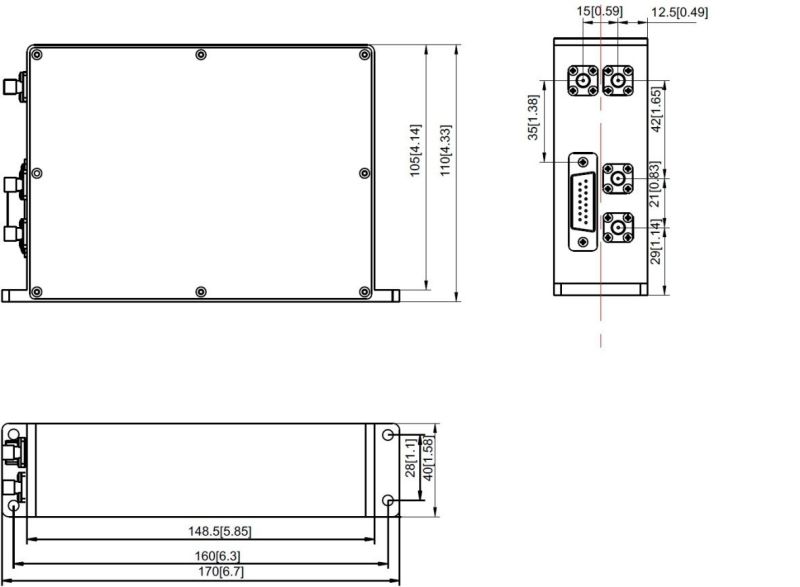

Scatola in fibra ottica

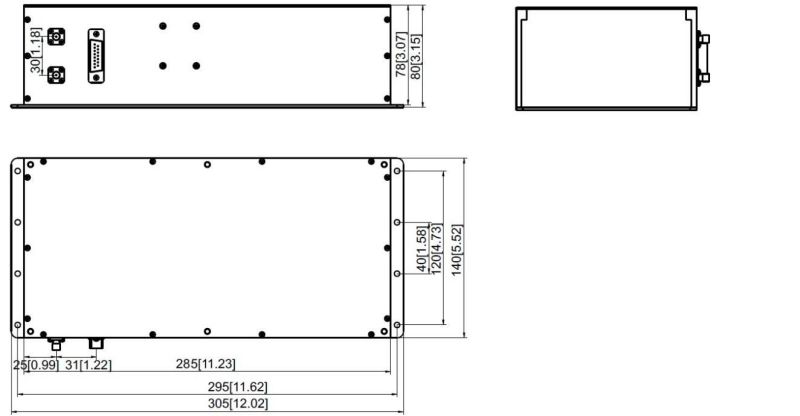

Scatola per microonde
Connettore RF: SMA-K (personalizzato)
Connettore CC: DE-9PS (personalizzato)
Applicazioni
Luogo: Radioaltimetro per radar, AEW, satellite, elicottero e così via
Misurare la precisione dell'altimetro
Misurare la segretezza della ricerca e del monitoraggio
Misurazione di altri parametri
