Trasmettitore UWB modulato direttamente LK-NY15T
- Laser DFB ad alta velocità modulato direttamente
- Banda ultra larga (migliore di 18 GHz)
- Controllo automatico della potenza ottica
- Temperatura operativa della custodia: (-40℃～70℃)
- Lunghezza d'onda 1550nm
- Eccellente rapporto di soppressione della modalità laterale
- Confezionamento modulare altamente integrato
- Alta gamma dinamica
- Elevata potenza di uscita
Ürün Açıklaması
Il trasmettitore LK-NY15T è costituito principalmente da diversi componenti chiave, tra cui un laser DFB (Distributed Feedback) modulato direttamente ad alta velocità, un circuito per il controllo automatico della potenza ottica, un circuito per il controllo automatico della temperatura, un circuito di conversione stabilizzatore della tensione e un circuito di monitoraggio e indicazione.
Questo trasmettitore opera a una lunghezza d'onda di 1550 nm e ha una larghezza di banda di modulazione superiore a 18 GHz, con una potenza di uscita in grado di raggiungere fino a 10 mW, mantenendo una lunghezza d'onda di uscita stabile. È alimentato da un singolo alimentatore positivo, che garantisce un funzionamento stabile in un intervallo di tensione da +7 V a +36 V.
Inoltre, il trasmettitore LK-NY15T è dotato di funzioni che indicano lo stato normale sia dell'alimentazione che della potenza ottica in uscita, fornendo agli utenti un feedback operativo intuitivo.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'55 ottobre | +25 | +85 | ℃ |
| temperatura di esercizio | TC | all'40 ottobre | +25 | +70 | ℃ |
| Potenza in ingresso RF1 | Pin | - | +10 | +20 | dBm |
| Tensione | Vin | +7 | +12 | +36 | V |
(1) Modalità di lavoro ad onda continua (CW).
Specifiche ottiche ed elettriche (TC = 22±3℃)
| Parametro | Simbolo | Condizioni dell'oggetto | Min. | Tip. | Max. | Unità |
| Lunghezza d'onda | λ | - | - | 1550 | - | nm |
| Frequenza (3 dB) | f3dB | Banda X. | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potenza di emissione luminosa | P | - | 5 | 10 | - | mW |
| Rumore di intensità relativa | RIN | - | - | - | all'155 ottobre | dBc/Hz |
| Perdita di ritorno (VSWR) | ROS | Banda X. | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Compressione in ingresso 1 dB | - | - | +13 | +15 | - | dBm |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +7 | +12 | +36 | V |
| Corrente(2) | 0.07 | 0.1 | 1 | A |
(2)Condizioni di prova: Vin=+12V.
● Curva di risposta tipica
Figura 1 Curva di risposta tipica del trasmettitore LK-NY15T-X

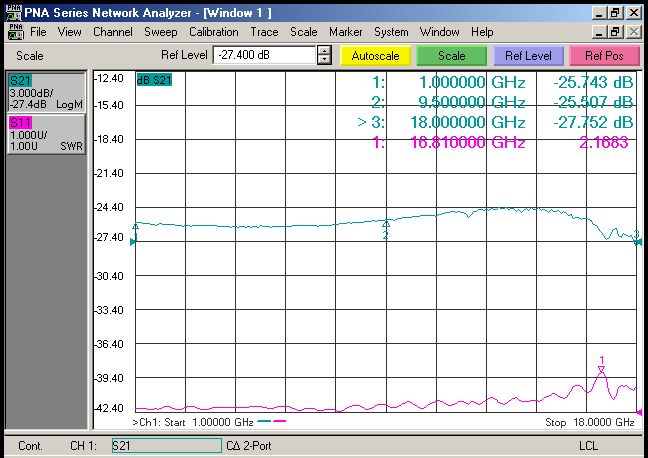

Figura 2 Curva di risposta tipica del trasmettitore LK-NY15T-Ku
● Spettrogramma tipico
Figura 3 Spettrogramma tipico del trasmettitore LK-NY15T
● Unità di misura: mm [pollici]

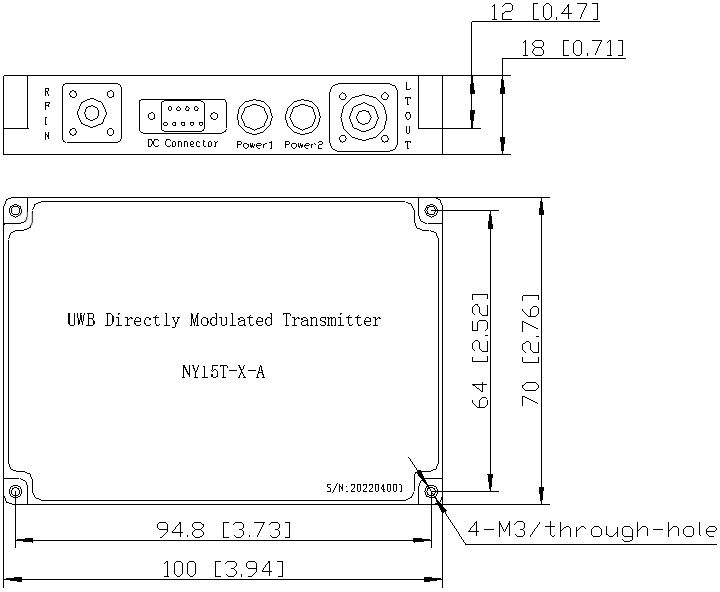

Figura 4 Dimensioni del trasmettitore LK-NY15T
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Pin di alimentazione
| Parametro | Descrizione | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tensione | + 12V | NC | GND | NC | |||||
● Informazioni sull'ordine
Foglio 1:
| Simbolo | Descrizione |
| X | 0.1 ~ 12 GHz |
| Ku | Da 1 a 18 GHz |
Foglio 2
| Simbolo | Tipo connettore | Descrizione |
| N | Pacchetti | Pacchetti |
| A | FC/APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Applicazioni
Antenna e radar
Sistema di contromisure elettroniche
Trasmissione di collegamenti RF analogici
Comunicazione wireless a banda larga
Stazione base di comunicazione mobile
