Trasmettitore UWB a modulazione diretta LK-NYDMT
- Laser DFB ad alta velocità a modulazione diretta:
- Banda ultra larga (migliore di 18 GHz)
- Lunghezza d'onda: DWDM(ITU)
- Eccellente rapporto di soppressione della modalità laterale
- Confezionamento modulare altamente integrato
- Alta gamma dinamica
- Elevata potenza di uscita
- Temperatura di funzionamento della custodia: （-40℃～70℃）
Ürün Açıklaması
Il trasmettitore LK-NYDMT è costituito principalmente da diversi componenti chiave, tra cui un laser DFB (Distributed Feedback) ad alta velocità modulato direttamente, un circuito di controllo automatico della potenza ottica, un circuito di controllo automatico della temperatura, un circuito di conversione stabilizzatore di tensione e un circuito di monitoraggio e indicazione. Questo trasmettitore fornisce una lunghezza d'onda variabile in linea con gli standard ITU DWDM (Dense Wavelength Division Multiplexing).
Offre una larghezza di banda di modulazione superiore a 18 GHz e può raggiungere una potenza di uscita fino a 10 mW. Alimentato da un singolo alimentatore positivo, il trasmettitore LK-NYDMT mantiene prestazioni stabili in un intervallo di tensione da +7 V a +36 V. Il trasmettitore è progettato con diverse caratteristiche vantaggiose, come il minimo rumore di intensità relativa, l'eccellente stabilità della lunghezza d'onda di uscita e un elevato livello di potenza di uscita.
Inoltre, il trasmettitore LK-NYDMT è dotato di una funzione di indicazione avanzata che conferma visivamente lo stato sia dell'alimentazione che dell'uscita di potenza ottica, garantendo che il sistema funzioni entro parametri ottimali; questa funzione è essenziale per il monitoraggio del sistema in tempo reale e per la rapida identificazione di anomalie operative.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'55 ottobre | +25 | +85 | ℃ |
| temperatura di esercizio | TC | all'40 ottobre | +25 | +70 | ℃ |
| Potenza in ingresso RF1 | Pin | - | +10 | +20 | dBm |
| Tensione | Vin | +7 | +12 | +36 | V |
(1) Modalità di lavoro ad onda continua (CW).
Specifiche ottiche ed elettriche (TC = 22±3℃)
| Parametro | Simbolo | Condizioni dell'oggetto | Min. | Tip. | Max. | Unità |
| Lunghezza d'onda | λ | - | DWDM(ITU) - |
nm | ||
| Frequenza (3 dB) | f3dB | Banda X. | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potenza di emissione luminosa | P | - | 5 | 10 | - | mW |
| Rumore di intensità relativa | RIN | - | - | - | all'155 ottobre | dBc/Hz |
| Perdita di ritorno (VSWR) | ROS | Banda X. | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Compressione in ingresso 1 dB | - | - | +13 | +15 | - | dBm |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +7 | +12 | +36 | V |
| Corrente(2) | 0.07 | 0.1 | 1 | A |
(2)Condizioni di prova: Vin=+12V.
● Curva di risposta tipica
Figura 1 Curva di risposta tipica del trasmettitore LK-NYDMT-X
Figura 2 Curva di risposta tipica del trasmettitore LK-NYDMT-Ku
● Spettrogramma tipico

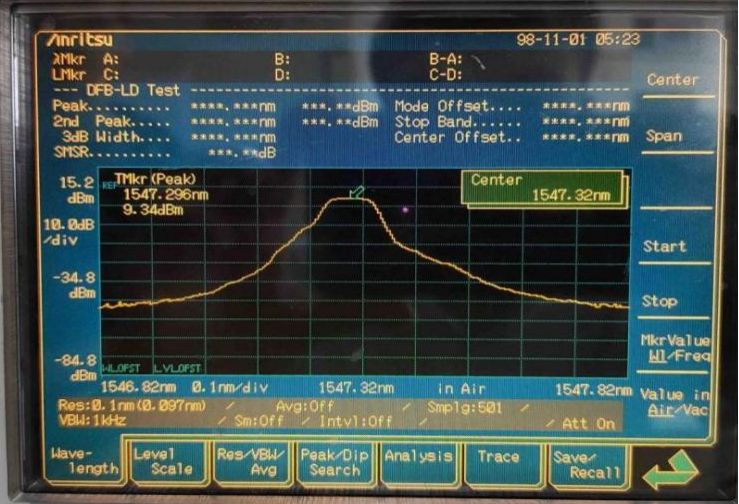

Figura 3 Spettrogramma tipico del trasmettitore LK-NYDMT
● Unità di misura: mm [pollici]

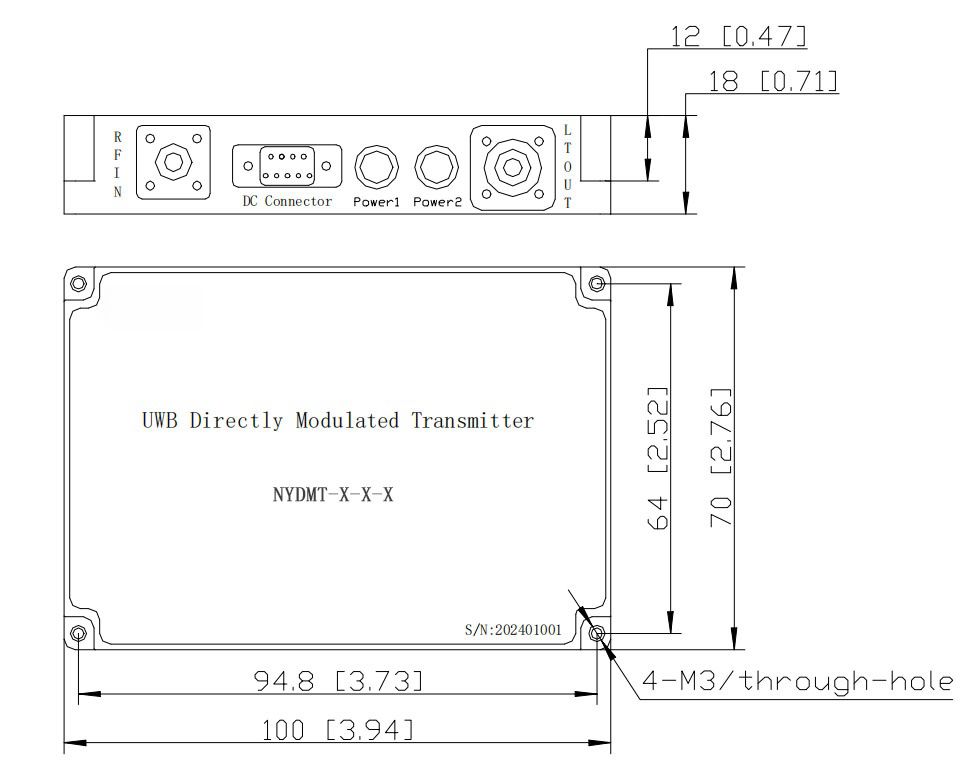

Figura 4 Dimensioni del trasmettitore LK-NYDMT
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Pin di alimentazione
| Parametro | Descrizione | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tensione | + 12V | NC | GND | NC | |||||
● Informazioni sull'ordine
Foglio 1:
| Simbolo | Descrizione |
| DM | Pacchetto a farfalla a 7 PIN DWDM (Dense Wavelength Division Multiplexing) |
Foglio 2
| Simbolo | Descrizione |
| X | 0.1 ~ 12 GHz |
| Ku | Da 1 a 18 GHz |
Foglio 3:
| canale | Frequenza (THz) | Lunghezza d'onda centrale (nm) | canale | Frequenza (THz) | Lunghezza d'onda centrale (nm) | |
| C01 | Lunghezza d'onda personalizzata desiderata da ALK-NY | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Foglio 4:
| Simbolo | Tipo connettore | Descrizione |
| N | Pacchetti | Pacchetti |
| A | FC/APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Applicazioni
Antenna e radar
Sistema di contromisure elettroniche
Trasmissione di collegamenti RF analogici
Comunicazione wireless a banda larga
Stazione base di comunicazione mobile
