Trasmettitore DFB DML LK-NYC04D
- Tecnologia laser DML DFB
- Alta gamma dinamica
- Larghezza di banda migliore di 4 GHz
- Compatibilità della lunghezza d'onda CWDM
- Basso consumo energetico
- Basso costo
Ürün Açıklaması
Il trasmettitore DML LK-NYC04D è composto principalmente da un laser DML DFB, un circuito di controllo automatico della potenza ottica, un circuito di conversione stabilizzatore di tensione e un circuito di indicazione di monitoraggio. Questo trasmettitore è dotato di lunghezze d'onda laser DML conformi allo standard CWDM, in particolare a 1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm e 1370 nm.
Offre una larghezza di banda di modulazione superiore a 4 GHz e può erogare una potenza di uscita superiore a 2 mW. Il modulo funziona con un singolo alimentatore positivo ed è progettato per funzionare in modo affidabile in un intervallo di tensione compreso tra +7 V e +36 V. Inoltre, il modulo è dotato di un indicatore che conferma la normalità sia dell'alimentazione che della potenza ottica in uscita, facilitando il monitoraggio e la manutenzione.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'40 ottobre | +25 | +70 | ℃ |
| temperatura di esercizio | TC | all'20 ottobre | +25 | +55 | ℃ |
| Potenza in ingresso RF1 | Pin | - | 0 |
+17 | dBm |
| Tensione | Vin | +7 | +12 | +36 | V |
Specifiche ottiche ed elettriche (TC = 25℃)
| Parametro | Modello | Simbolo | Min. | Tip. | Max. | Unità | osservazione |
| Lunghezza d'onda | UC | λ | 1270 | 1310 | 1370 | nm | Standard ITU |
| LC | - | CWDM | - | ||||
| Frequenza (3 dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Potenza di uscita ottica | - | P | - | 1 | - | mW | - |
| Rumore di intensità relativa | UC | RIN | - | - | all'150 ottobre | dBc/Hz | - |
| LC | - | - | all'155 ottobre | ||||
| ROS | - | ROS | - | - | 2 | ||
| Compressione in ingresso 1 dB | - | - | - | +10 | - | dBm | - |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +7 | +12 | +36 | V |
| Corrente(2) | 0.03 | 0.1 | 0.15 |
A |
(1)Condizioni di prova: Vin=+12V.
● Dati tipici

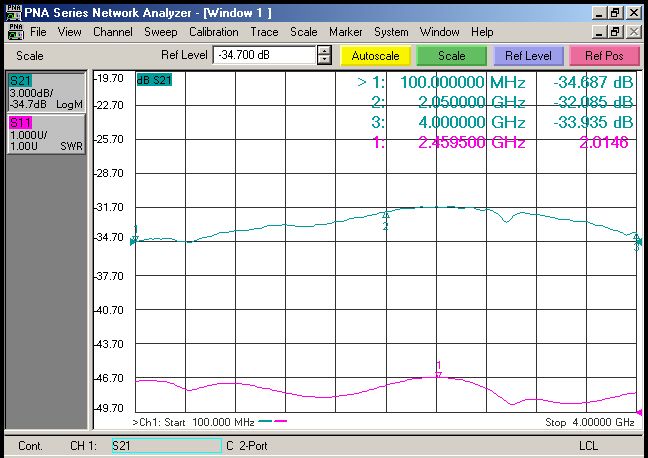

Fig. 1 Curva di frequenza tipica del laser LK-NYC04D-CL DML DBF
Fig. 2 Curva di frequenza tipica del laser DBF DML LK-NYC04D-UC
● Curva spettrale tipica
Fig. 3 Curva spettrale tipica del laser DBF DML LK-NYC04D
● Unità di misura: mm [pollici]
Figura 4 Dimensioni del trasmettitore LK-NYC04D DML DBF
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Informazioni sull'ordine
Foglio 1:
| Modello | Lunghezza d'onda tipica |
| UL | 1310nm |
| CL | CWDM (lunghezza d'onda opzionale) |
Foglio 2:
| Modello | Power |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Foglio 3:
| Modello | Connettore | osservazione |
| N | Non | Flangia |
| A | FC/APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Applicazioni
Remotazione dell'antenna
Reti cellulari e PCS
Trasmissione di collegamenti RF analogici
Monitoraggio, telemetria e controllo
Comunicazione wireless a banda larga
