Linea di ritardo ottica e simulatore ottico serie LK-D-SS-18-T
- Larghezza di banda fino a 18 GHz
- Ampia gamma dinamica
- Ampia applicazione di temperatura
- Risposta a bassa ampiezza
- Ritardi temporali personalizzati
Ürün Açıklaması
Sfruttando la tecnologia all'avanguardia della fotonica a microonde, la linea di ritardo ottica e il simulatore ottico della serie LK-D-SS-18-T offrono prestazioni senza pari in una vasta gamma di applicazioni, tra cui test radar, elaborazione del segnale, operazioni con antenne phased array, simulazione di antenne e analisi del rumore di fase. Questo sistema avanzato è progettato per funzionare senza soluzione di continuità su tutte le bande di frequenza S/C/X/Ku, ed è caratterizzato da una perdita di inserzione minima, un'ampia gamma dinamica, un robusto isolamento elettromagnetico e la capacità di gestire segnali di transito triplo impercettibili.
Specifiche tecniche
Caratteristiche elettriche/ottiche
| Parametro | Valori dei parametri | Unità | osservazione | ||
| Min | Tipico | Max | |||
| Intervallo di frequenze | 2 | - | 18 | GHz | |
| Planarità dell'ampiezza | - | ± 2 | ± 2.5 | dB | |
| Ritardo | 0.01 | - | 150 | us | Pacchetti |
| Precisione del ritardo | -5‰ | - | +5‰ | - | |
| Perdita di inserzione | 0 | 20 | 30 | dB | Pacchetti |
| Ingresso VSWR | - | 1.8 | 2.2 | - | |
| Uscita VSWR | - | 1.8 | 2.2 | - | |
| Impedenza | - | 50 | - | Ω | |
| Compressione in ingresso 1 dB | - | +13 | +17 | dBm | |
| Rapporto di reiezione del segnale spurio | 60 | - | - | dBc | |
| Figura di rumore | - | 50 | 60 | dB | 5us, 25℃ |
| Funziona la temperatura | all'55 ottobre | - | +85 | ℃ | Vedi informazioni per l'ordine |
| Temperatura di conservazione | all'55 ottobre | - | +85 | ℃ | |
| Ritardo relativo vs. temperatura | - | - | 7 | ppm/℃ | |
| Perdita di inserzione vs. temperatura | - | 2 | 4 | % / ℃ | |
Descrizione del connettore e alimentazione
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Tensione | NC | GND | + 12V | NC |
| Corrente nominale | - | - | 0.3 | - |
| Max corrente | 1 |

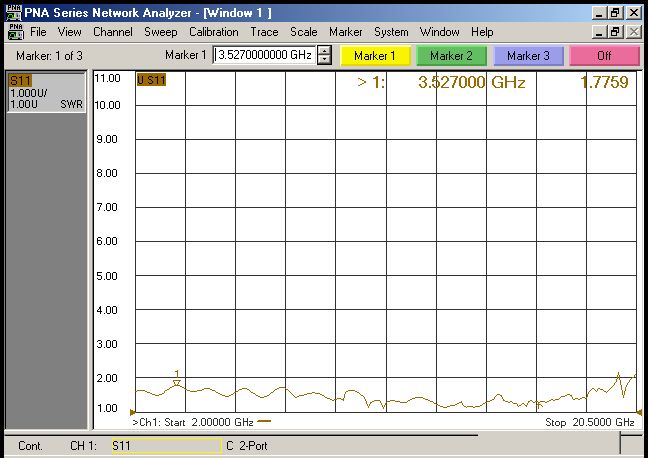

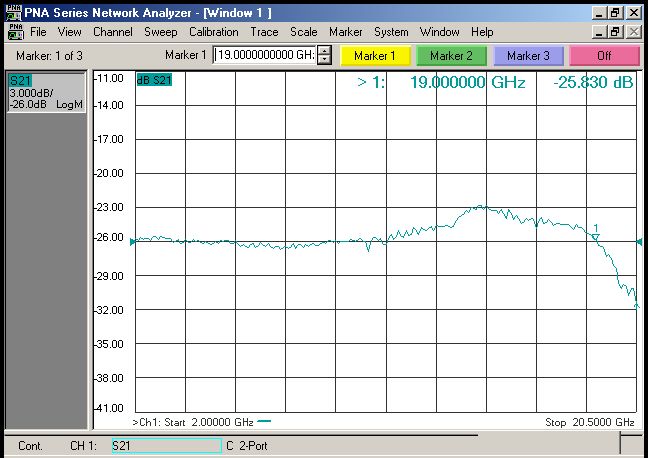

Curve di risposta tipiche (25℃)
Dimensioni e perni (Unità: mm[incH])
Connettore RF: SMA-K (personalizzato)
Connettore CC: DE-9PS (personalizzato)
| Tipologia di prodotto | LK-D-SS-18-TG | osservazione | |||||
| Ritardo temporale (noi) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tipologia di prodotto | LK-D-SS-18-TP | osservazione | |||||
| Ritardo temporale (us) | 8 | 35 | 60 | 80 | 110 | 150 | Terapia |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Codice di ordinazione
| Tipologia di prodotto | personalizzati | Livelli di qualità | Funziona la temperatura | Temperatura di conservazione |
| LK-D-SS-18-TGI | Standard | Di livello industriale | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Di grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Grado speciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Terapia | Di livello industriale | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Di grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Grado speciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Applicazioni
Test/calibrazione radar
Elaborazione del segnale
Guerra elettronica
Array di antenne in fase
Simulazione dell'antenna
