Modulo laser DFB DML LK-NYC10D
- Tecnologia laser DML DFB
- Lunghezza d'onda DWDM standard ITU
- Alta gamma dinamica
- Larghezza di banda migliore di 10 GHz
- Eccellente stabilità della lunghezza d'onda
- Temperatura di esercizio (-40℃～70℃)
Ürün Açıklaması
Il modulo laser DML LK-NYC10D è un'unità transceiver ottica avanzata, assemblata meticolosamente con un laser a feedback distribuito (DFB) a modulazione diretta (DML), un circuito di controllo automatico della potenza ottica, un circuito di controllo automatico della temperatura, un circuito di conversione stabilizzatore della tensione e un circuito di indicazione di monitoraggio.
Questo laser DML DFB ad alta velocità è progettato per operare all'interno dello spettro di lunghezze d'onda DWDM (Dense Wavelength Division Multiplexing) standard ITU, garantendo la conformità con i protocolli di telecomunicazione internazionali. La larghezza di banda di modulazione supera i 10 GHz, facilitando la trasmissione dati ad alta velocità. Il modulo è in grado di fornire una potenza di uscita superiore a 5 mW, essenziale per mantenere l'integrità del segnale su diverse infrastrutture di rete.
Alimentato da un singolo alimentatore positivo, il modulo della serie LK-NYC10D è progettato per un funzionamento stabile in un intervallo di tensione da +7 V a +36 V. Inoltre, il modulo è dotato di un sistema di indicazione dello stato funzionale che fornisce feedback in tempo reale sulla normalità dell'alimentazione e della potenza ottica in uscita, migliorando l'affidabilità del sistema e semplificando la diagnostica.
Specifiche tecniche
Valutazioni massime assolute
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Immagazzinamento | TSTG | all'55 ottobre | +25 | +85 | ℃ |
| temperatura di esercizio | TC | all'40 ottobre | +25 | +70 | ℃ |
| Potenza in ingresso RF1 | Pin | - | +10 | +20 | dBm |
| Tensione | Vin | +7 | +12 | +36 | V |
(1) Onda continua (CW)
Specifiche ottiche ed elettriche (TC = 22±3℃)
| Parametro | Simbolo | Condizione di test | Min. | Tip. | Max. | Unità | osservazione |
| Lunghezza d'onda | λ | - | 1527.99 | - | 1563.05 | nm | Standard ITU |
| Frequenza (3 dB) | f3dB | Banda S | 0.1 | - | 3.5 | GHz | - |
| Banda C. | 0.1 | 8.5 | GHz | - | |||
| Potenza di uscita ottica | P | - | 5 | 10 | - | mW | - |
| Rumore di intensità relativa | RIN | - | - | - | all'155 ottobre | dBc/Hz | - |
| ROS | ROS | - | - | - | 2 | ||
| Compressione in ingresso 1 dB | - | - | +13 | +15 | - | dBm | - |
Alimentazione (TC = 22±3℃)
| Parametro | Min. | Tip. | Max. | Unità |
| Tensione | +7 | +12 | +36 | V |
| Corrente(2) | 0.07 | 0.1 | 1 | A |
(2)Condizioni di prova: Vin=+12V.
● Dati tipici

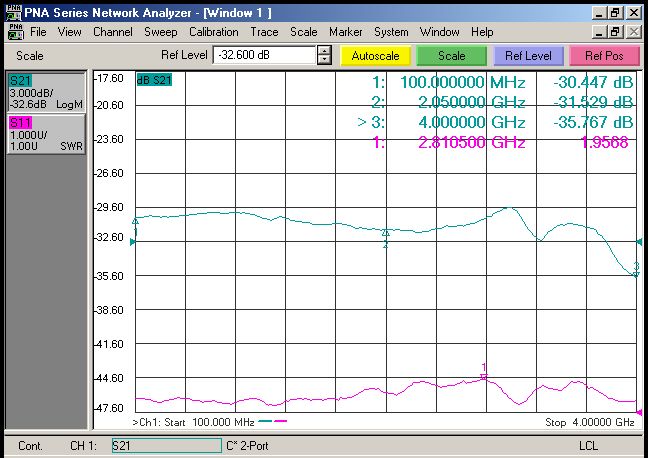

Fig. 1 Curva di frequenza tipica del laser DML DFB LK-NYC10D-S

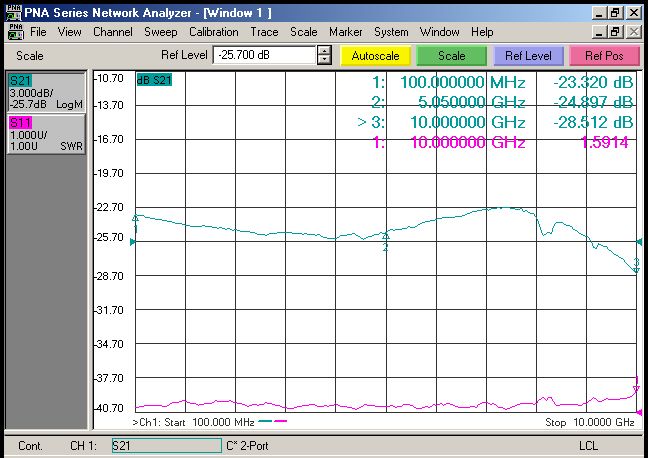

Fig. 2 Curva di frequenza tipica del laser DML DFB LK-NYC10D-C
● Curva spettrale tipica
Fig. 3 Curva spettrale tipica del laser DFB DML LK-NYC10D
● Unità di misura: mm [pollici]
Figura 4 Dimensioni del modulo laser LK-NYC10D DML DBF
Connettore RF: SMA
Connettore di alimentazione: J30J-9-ZKP
● Informazioni sull'ordine
Foglio 1:
| Modello | Lunghezza d'onda tipica |
| S | 0.1 ~ 3.5 GHz |
| C | 0.1 ~ 8.5 GHz |
Foglio 2
| NON. | Frequenza (THz) | Lunghezza d'onda (nm) | NON. | Frequenza (THz) | Lunghezza d'onda (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Foglio 3:
| Modello | Connettore | osservazione |
| N | Non | Flangia |
| A | FC/APC | Fibra SM standard 9/125μm |
| P | FC / PC | Fibra SM standard 9/125μm |
Applicazioni
Remotazione dell'antenna
Reti cellulari e PCS
Trasmissione di collegamenti RF analogici
Monitoraggio, telemetria e controllo
Comunicazione wireless a banda larga
Sistema DWDM
Backhaul wireless
