Linea di ritardo ottica e simulatore ottico serie LK-D-SS-06-T
- Larghezza di banda fino a 6.5 GHz
- Ampia gamma dinamica
- Ampia applicazione di temperatura
- Risposta a bassa ampiezza
- Ritardi temporali personalizzati
Ürün Açıklaması

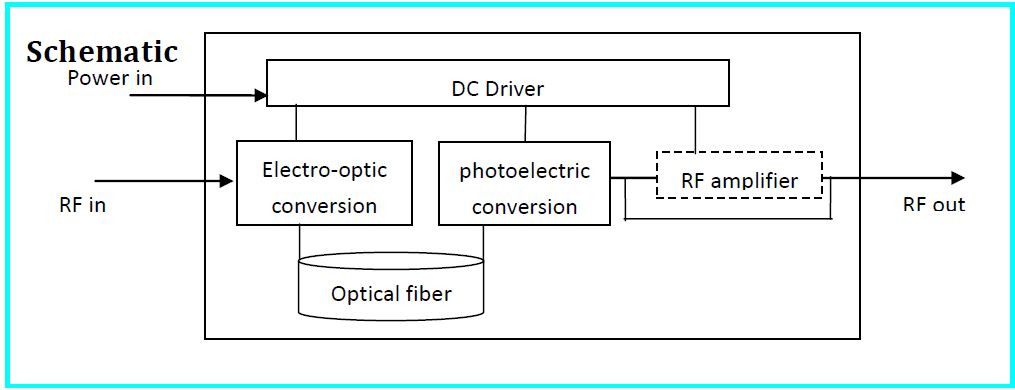

Sfruttando l'innovativa tecnologia fotonica a microonde, la linea di ritardo ottica e il simulatore ottico della serie LK-D-SS-06-T sono progettati per offrire prestazioni eccezionali in applicazioni quali test radar, elaborazione del segnale, operazioni di array di antenne in fase, simulazione di antenne e test del rumore di fase. Questo sistema avanzato è in grado di operare sull'intera larghezza di banda P/L/S/C con una perdita di inserzione minima, garantendo un'elevata gamma dinamica e un robusto isolamento elettromagnetico. Supporta inoltre segnali a triplo transito non misurabili, una caratteristica che lo distingue nel campo dell'elaborazione di segnali ottici e a microonde ad alta precisione.
Specifiche tecniche
Caratteristiche elettriche/ottiche
| Parametro | Valori dei parametri | Unità | osservazione | ||
| Min | Tipico | Max | |||
| Intervallo di frequenze | 0.1 | - | 6.5 | GHz | |
| Planarità dell'ampiezza | - | ± 2 | ± 2.5 | dB | |
| Ritardo | 0.01 | - | 150 | us | Pacchetti |
| Precisione del ritardo | -5‰ | - | +5‰ | - | |
| Perdita di inserzione | 0 | 10 | 20 | dB | Pacchetti |
| Ingresso VSWR | - | 1.5 | 2 | - | |
| Uscita VSWR | - | 1.5 | 2 | - | |
| Impedenza | - | 50 | - | Ω | |
| Compressione in ingresso 1 dB | - | +10 | +15 | dBm | |
| Rapporto di reiezione del segnale spurio | 60 | - | - | dBc | |
| Figura di rumore | - | 40 | 50 | dB | 5us, 25℃ |
| Funziona la temperatura | all'55 ottobre | - | +85 | ℃ | Vedi informazioni per l'ordine |
| Temperatura di conservazione | all'55 ottobre | - | +85 | ℃ | |
| Ritardo relativo vs. temperatura | - | - | 7 | ppm/℃ | |
| Perdita di inserzione vs. temperatura | - | 3 | 6 | % / ℃ | |
Descrizione del connettore e alimentazione
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Tensione | NC | GND | + 12V | NC |
| Corrente nominale | - | - | 0.15 | - |
| Max corrente | 1 |

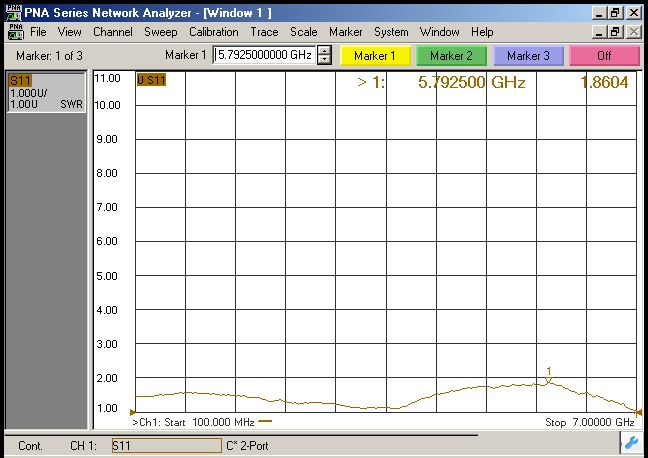

Curve di risposta tipiche (25℃)

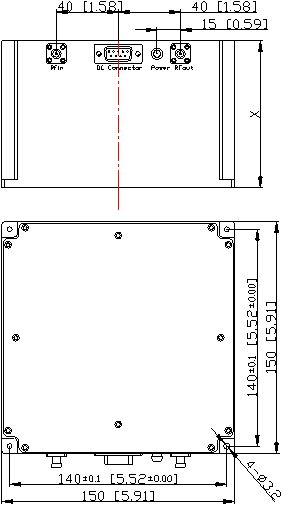

Dimensioni e perni (unità: mm [pollici])
Connettore RF: SMA-K (personalizzato)
Connettore CC: DE-9PS (personalizzato)
| Tipologia di prodotto | LK-D-SS-06-TG | osservazione | |||||
| Ritardo temporale (noi) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tipologia di prodotto | LK-D-SS-06-TP | osservazione | |||||
| Ritardo temporale (us) | 8 | 35 | 60 | 80 | 110 | 150 | Terapia |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Codice di ordinazione
| Tipologia di prodotto | personalizzati | Livelli di qualità | Funziona la temperatura | Temperatura di conservazione |
| LK-D-SS-06-TGI | Standard | Di livello industriale | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Di grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Grado speciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Terapia | Di livello industriale | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Di grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Grado speciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Applicazioni
Test/calibrazione radar
Elaborazione del segnale
Guerra elettronica
Antenna phased array
Simulazione dell'antenna
